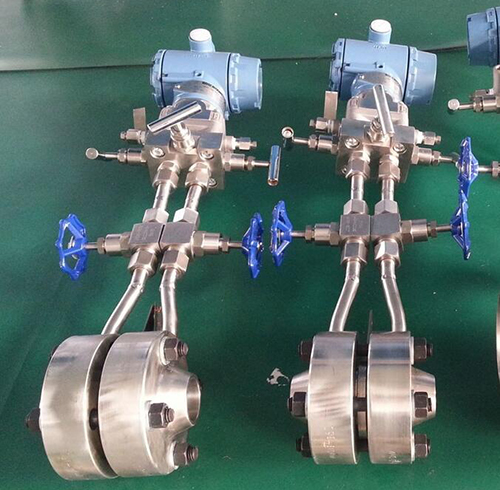

防爆孔板流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LG
- 測量范圍：0.32-191037.6m3/h
- 精度等級：1.5級
- 公稱通徑：DN25~DN1200
- 適用介質：液體 氣體 蒸汽
- 工作壓力：0-40MPa
- 工作溫度：-20℃~300℃
- 供電方式：24VDC
- 訂貨號：WBBQMZPPS114
防爆孔板流量計產品概述
孔板流量計用途很廣，歷史非常悠久，結構非常簡單，無可動部件、長期使用穩定性非?？煽浚?高等特點。有豐富的設計制造和應用經驗，標準化程度高，線性好，可不必進行實流標定。該產品在蒸汽鍋爐房、石油機械、化工廠、鋼鐵冶金、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用?？装辶髁坑?jì)有可靠的實驗數據和完善的國際、**標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用*廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的74%-83%之間。
防爆孔板流量計工作原理
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
防爆孔板流量計主要技術參數
1、公稱通徑：DN20至DN1000
2、依據**標準GB/T2624-93進行設計制造
3、依據**檢定規程JJG 640-94進行出廠檢定
4、基本精度：±0.4999%、±0.9888%、±1.52%
5、流量范圍：≥1:15
6、公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
7、被測介質：飽和蒸氣、過熱蒸氣、水（污水流量計）、空氣、天然氣、其它混合介質
8、被測介質溫度：-10℃~+450℃
9、供電電源：智能流量積算儀220VAC，流量變送器24VDC（由積算儀供電），
10、輸出信號：4-20mA DC或RS485通訊
11、防爆性能：本安型ibIICT5
防爆孔板流量計安裝
▲可水平、垂直安裝，應保證管內充滿液體。
▲孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定。
訂貨時請?jiān)敿?xì)提供以下數據：
（1）被測介質名稱
（2）*大、常用、*小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度（水，蒸汽，常用氣體可以不提供）
（5）管道材質、內徑、外徑
防爆孔板流量計選型說明
型號 |
說 明 |
|
LG |
節流裝置(孔板流量計) |
|
|
代號 |
按其結構特征的兩大基本分類 |
|
|
K |
孔板 |
|
|
P |
噴嘴等 |
|
|
代號 |
公稱壓力（105Pa） |
|
|
2.5 |
2.5 |
|
|
10 |
10 |
|
|
16 |
16 |
|
|
25 |
25 |
|
|
64 |
64 |
|
|
100 |
100 |
|
|
200 |
200 |
|
|
代號 |
口徑 |
|
|
10～1600 |
10～1600mm |
|
|
代號 |
按其結構形式細分 |
|
|
H |
標準孔板(環室) |
|
|
Y |
標準孔板(法蘭) |
|
|
K |
標準孔板(鉆孔) |
|
|
I |
ISA 1932噴嘴 |
|
|
L |
長徑噴嘴 |
|
|
W |
文丘利噴嘴 |
|
|
G |
經典文丘利管 |
|
|
S |
雙重孔板 |
|
|
Q |
圓缺孔板 |
|
|
Z |
錐形入口孔板 |
|
|
R |
1/4圓孔板 |
|
|
P |
偏心孔板 |
|
|
N |
整體(內藏)孔板 |
|
|
X |
楔形孔板 |
|
|
T |
不在上述之列的特殊節流裝置 |
|
|
代號 |
介質 |
|
|
1 |
液體 |
|
|
2 |
氣體 |
|
|
3 |
蒸汽 |
|
|
4 |
高溫液體 |
|
|
代號 |
補償形式 |
|
|
N |
不帶壓力、溫度補償 |
|
|
P |
帶壓力補償輸出 |
|
|
T |
帶溫度補償輸出 |
|
|
Q |
帶壓力、溫度補償輸出 |
|
|
代號 |
變送器差壓量程范圍 |
|
|
0 |
微差壓量程 |
|
|
1 |
低差壓量程 |
|
|
2 |
中差壓量程 |
|
|
3 |
高差壓量程 |
|
|
代號 |
是否帶現場顯示 |
|
|
W |
節流裝置傳感器 |
|
|
X |
智能節流裝置（流量計） |
