一、鍋爐給水流量計安裝注意事項：

鍋爐給水流量計的安裝方向沒有嚴格要求。 通常，它可以是水平，垂直或傾斜的，沒有限制。 但是必須提注意的是，為了確保管道中充滿了被測介質，即“滿管”狀態，建議垂直安裝，介質是從下往上流動，特別是對于液固 兩相流體，必須垂直安裝。 如果只允許在現場水平安裝，則必須確保兩個電*在同一水平面上，并且電*的軸必須近似水平，因為底部的電*很容易被沉積物覆蓋，頂部的電*很容易被液體中偶爾會出現氣泡，擦拭電*，覆蓋電*表面，從而導致使輸出信號出現波動。

二、鍋爐給水流量計正確安裝示意圖：

1、水平和垂直流向時，鍋爐給水流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的zuigao點和垂直向下處；

2、傾斜流向時，鍋爐給水流量計應安裝在管道上升處；

3、在開口排放管道時，鍋爐給水流量計應安裝在管道的較低處；

4、若管道落差超過5m時，在鍋爐給水流量計的下游應安裝排氣閥；

5、管道上的控制閥和切斷閥應安裝在鍋爐給水流量計的下游，而不應安裝在傳感器上游；

6、鍋爐給水流量計不能安裝在泵的進口處，應安裝在泵的出口處；

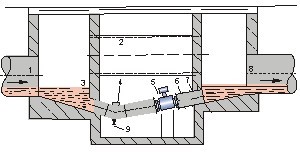

7、在測量井內安裝鍋爐給水流量計的方式；

圖備注：1.入口2.溢流管3.入口柵4.清洗孔5.流量計6.短管7.出口8.排放閥

三、鍋爐給水流量計安裝直管段要求示意圖：

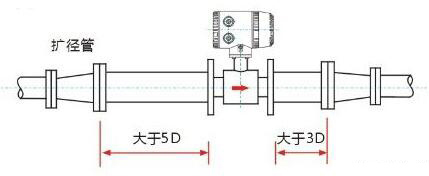

擴徑管狀態

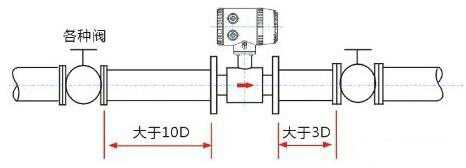

不同開度的閥后

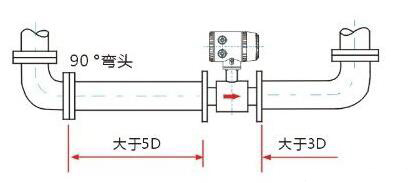

90度彎頭的狀態

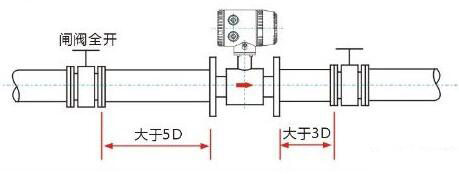

閘閥全開的狀態

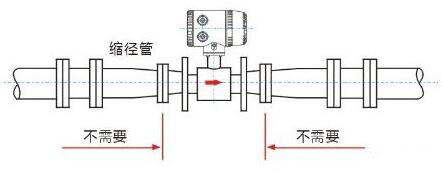

縮徑管前后不需要直管段

通常情況下上游至少5DN直管段，下游至少3DN直管段
