腰輪流量計概述

橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。

橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體。不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。

腰輪流量計產品特點

1、測量精度較高：0.2級與0.5級；

2、機構簡單、堅固、運行可靠；

3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；

4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。

5、廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量

6、用于高壓、低腐蝕性介質的計量

7、廣泛用于有較強腐蝕性液體介質，如酸（硫酸流量計）、堿、鹽及有機化合物等的計量

8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器

9、防爆等級：ExiaIICT6

腰輪流量計的主要技術參數

1、精度等級：0.5級，0.2級

2、適用介質溫度：-20-80 ℃，在加散熱器情況下可達200℃

3、公稱壓力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa

4、被測液體粘度：0.6-，高粘度

5、材質：分為鑄鐵型、鑄鋼型和不銹鋼型

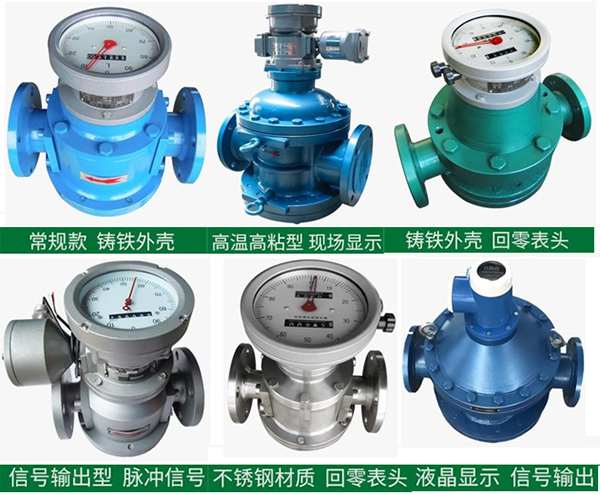

LC-A型鑄鐵齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量

LC-E型鑄鋼齒輪流量計，廣泛用于高壓、低腐蝕性介質的計量

LC-B型不銹鋼齒輪流量計，廣泛用于強腐蝕性液體（液體流量計）介質（酸、堿、鹽）的計量

腰輪流量計的工作原理

橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼所構成，橢圓齒輪在被測介質壓差作用下，產生作用力矩使其轉動。輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口，所以，橢圓齒輪流量計每轉一周所排出的被測介質量為半月形容積的4倍，這樣通過橢圓齒輪流量計的體積流量Q就可以被推算出來。

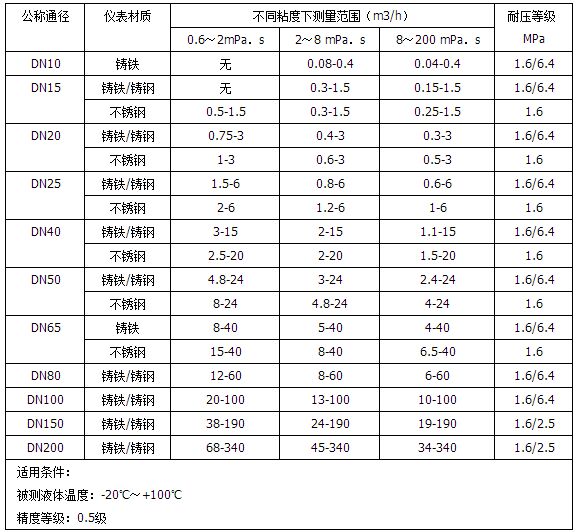

腰輪流量計流量范圍表


腰輪流量計選型說明

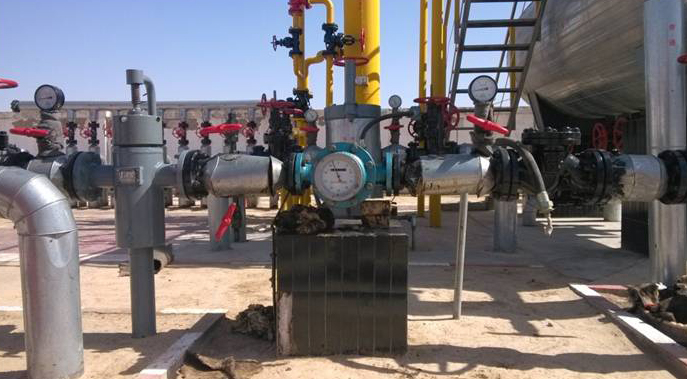

腰輪流量計安裝使用
1、安裝
（1）在安裝前應清潔管道。若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
（2）對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
2、使用
（1）按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
（2）使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，礦物油流量計在儀表所規定的使用溫度范圍內使用。
長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。
